کاربرد: هنگام نصب شیرآلات و اتصالات در محل های خود، استفاده از اتصال قابل پیاده کردن فضای مناسب کاری در اختیار قرار می دهد، همچنین در مواقعی که نیاز به جدا کردن شیرها از خط لوله باشد، میتوان با کوتاه کردن طول اتصال قابل پیاده شیرها را به سهولت از خط لوله خارج نمود. از مزایای این محصول می¬توان به موارد زیر اشاره کرد:
•ایجاد اتصال صلب بین شیرها و خط لوله یا مابین دو خط لوله
•خنثی کردن نیروهای شعاعی و محوری وارده به شیر
•اصلاح کسری یا اضافی طول خط لوله
نوع جنس:
•بدنه: فولاد st37
•بدنه: چدن داکتیل EN 1563/EN-GJS-400-15
•لاستیک: NBR or EPDM
•پیچ و مهره: Galvanized Steel
سایز اسمی: DN 50-2000
فشار اسمی: PN10-PN16-PN25
مشخصات فنی طراحی و تولید (Design & Produce Technical Specifications):
استاندارد فلنچ مطابق: DIN EN 1092-1 (DIN 2501) ، ISO 7005-1 و DIN EN 1092-2 (DIN 2501) ، ISO 7005-2
استاندارد تست بازرسی نهایی: ISO 5208 یا DIN EN 12266
پوشش رنگ: پوشش با رنگ اپوکسی پلی آمید و رنگ پودری اپوکسی با مکانیزم پاشش الکترواستاتیک با ضخامت ۲۵۰ میکرون بر طبق سفارش مشتری و مطابق با استاندارد DIN 30667، قابل اجرا می باشد.
خصوصیات و مزایای اتصال قابل پیاده چدن داکتیل نسبت به فولادی:
به سبب پیشرفت قابل توجه در صنعت ریخته گری در دهه 90، امکان تولید محصولات با کیفیت بسیار بالا فراهم گردید. با توجه به خواص مطلوب چدن نشکن در مقایسه با فولاد در زمینه های مختلف و سهولت ریخته گری آن نسبت به فولاد، در بسیاری از موارد صنعت فولاد جای خود را به محصولات داکتیل داد. برخی از مزیت های چدن نشکن به شرح زیر می باشد:
1-بدنه محصول فوق به صورت یکپارچه تولید می شود.
2-مقاومت به خوردگی بالا نسبت به فولاد در محیط های دارای رطوبت بالا
3-عدم نیاز به جوشکاری در محصولات داکتیل (مناطق جوشکاری شده مستعد به خوردگی می باشند.)
4-قیمت تمام شده مناسب چدن داکتیل نسبت به فولاد
5-تولید انبوه و یکنواخت طبق قالب طراحی شده، در کوتاه ترین زمان ممکن
اتصال قابل پیاده داکتیل و فولادی (Dismantling Joint type F1)
شرکت آبرسان طلوع بهاررود حق هرگونه تغییرات ابعادی را در راستای ارتقاء کیفیت محصولات، برای خود محفوظ می دارد

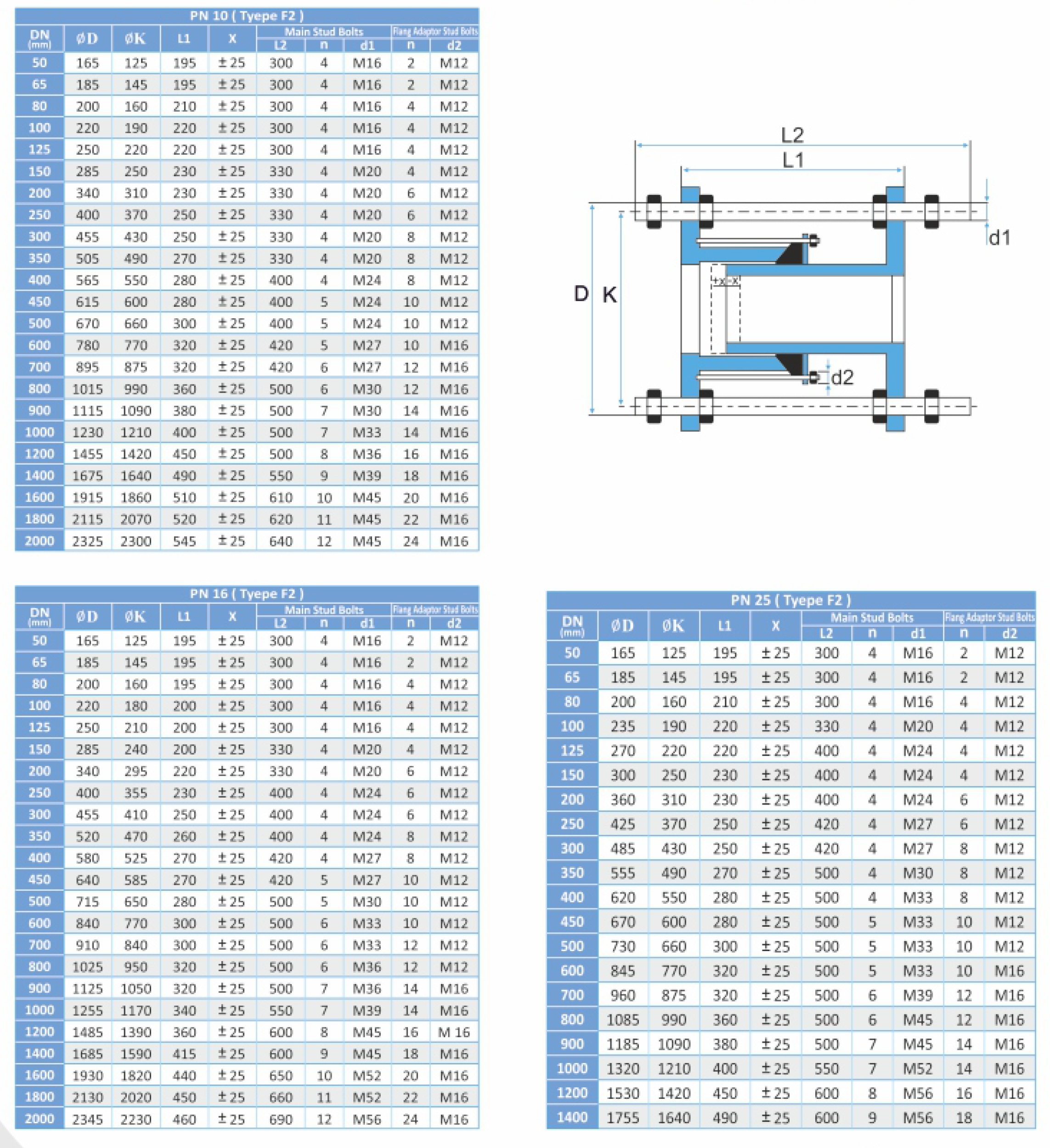

اتصال قابل پیاده داکتیل و فولادی (Dismantling Joint type F2)
شرکت آبرسان طلوع بهاررود حق هرگونه تغییرات ابعادی را در راستای ارتقاء کیفیت محصولات، برای خود محفوظ می دارد
دانلود کاتالوگ
